PicoScope ® 3000E 系列數位 USB 示波器(350 MHz-500 MHz/4通道/10~14-bit)

突破性的 PicoScope 3000E 系列

PicoScope 3000E 系列實現了 USB 供電示波器的多項「第一」：第一個達到 500 MHz、第一個達到 5 GS/s 取樣率、第一個擁有超過 1 GS 的緩衝記憶體。

小巧、輕便、便攜

Pico 再次重新定義了基於 PC 的示波器，其頻寬高達 500 MHz，
速率為 5 GS/s，採用緊湊、輕巧、便攜式 USB 供電封裝。
PicoScope 3000E 系列非常適合在實驗室或行動中從事類比、數位、嵌入式或電力電子產品工作的工程師。

先進的 PicoScope 7 軟體（Windows、Mac 或 Linux）易於使用，
同時提供高階功能，包括 40 個串列解碼器、模板極限測試以及一系列進階測量和數學函數。

軟體開發套件 (SDK) 也可供想要編寫自己的軟體或使用 LabVIEW 和 MATLAB 等第三方應用程式的客戶使用。
 小巧、輕便、便攜

高頻寬、高取樣率、深存儲

500 MHz 頻寬與 5 GS/s 的即時取樣率相匹配，可詳細顯示高頻訊號細節。

PicoScope 3000E 系列提供業界領先的 2 GS 擷取記憶體，
可用於以 5 GS/s 一直低至 20 ms/div（200 ms 總擷取時間）進行取樣。
或者，可以將記憶體分成多個段，以快速連續地將數千個波形捕獲到波形緩衝區中。

一系列強大的工具可讓您充分利用這種深度緩衝記憶體。
易於使用的縮放功能讓您只需用滑鼠或觸控螢幕拖曳即可縮放和重新定位顯示，
模板測試可以掃描數千個波形，而 DeepMeasure TM可以對波形進行數百萬次測量，以快速識別要調查的區域。
 高頻寬、高取樣率、深存儲
示波器的前面板匯集了四個通道的指示燈、這些通道的 BNC 連接器以及顯示電源和狀態的 LED。
它還包括用於 AUX I/O 的 BNC，可用作外部觸發輸入或輸出以及 AWG（任意波形產生器/訊號產生器）輸出。

PicoScope 7 - 精益求精


了解為什麼 PicoScope 7 PC 示波器軟體優於傳統桌上型示波器，以及為什麼它是尋求效能、效率和價值的專業人士的選擇。

功能全面，無需額外費用： PicoScope 7 標配了所有基本功能，無需進行昂貴的升級。
與為串列解碼器等選項額外收費的桌上型示波器不同，PicoScope 7 從一開始就提供了 40 個解碼器。
通常，購買新的 PicoScope比為舊桌上型電腦購買單一串行協定升級更具成本效益。

卓越的顯示和處理能力：利用現有電腦的高解析度顯示器的能力，可以查看比典型桌上型示波器多 10 倍的細節。
PC 的高階處理功能使 PicoScope 7 能夠提供超越傳統示波器功能的複雜數學、測量和分析工具。

無縫連接與資料管理：將 PicoScope 連接到您的 PC 可簡化資料的保存、共用和操作。
輕鬆地將結果整合到報告中、離線工作並與同事共享資料（即使是那些沒有 PicoScope 的同事）。
這種便利性簡化了您的工作流程並增強了協作。

直覺且可自訂的使用者介面： PicoScope 7 具有使用者友善的介面，可與滑鼠和觸控螢幕輸入無縫配合。
適用於 Windows、Mac和 Linux，您可以透過命名通道、選擇配色方案和主題、定義自訂探針、
固定常用工具以進行快速存取以及從 27 種語言中進行選擇來個性化您的工作區。
面向未來的投資： PicoScope 擁有 30 多年提供免費軟體更新和功能增強的經驗，
可確保您的投資保持價值。購買一次硬件，即可年復一年地享受持續改進和新功能。


用於串列解碼的示波器


使用 PicoScope USB 示波器軟體體驗無與倫比的串行數據分析，該軟體現在能夠解碼 40 種不同的協議，
包括 I2C、SPI、UART、CAN 等（有關完整詳細信息，請參見圖像）。
PicoScope 3000E 系列具有深記憶體和高取樣率，非常適合複雜的串列資料分析，可同時解碼多種協定。

主要特點：
全面的協定支援：使用示波器的所有通道對目前的多種不同協定進行解碼，為複雜應用提供廣泛的多功能性。

高解析度資料視覺化：直接在公共時間軸上的波形下方查看十六進位、二進位、十進位或 ASCII 格式的解碼資料。
錯誤訊框以紅色突出顯示以便快速識別，並且可以放大以詳細調查雜訊或訊號完整性問題。

詳細表格格式：查看解碼幀的完整列表，包括所有資料、標誌和識別碼。
使用過濾來關注特定幀或搜尋具有特定屬性的幀。統計選項可以更深入地了解物理層，揭示幀時間和電壓水平。
點選表中的任意方塊可放大其對應的波形。

匯出和離線分析：輕鬆匯出表格視圖資料以進行離線檢視和分析，確保您可以隨時隨地處理資料。

連結檔案功能：透過將值交叉引用到人類可讀的文字來加速分析。


隨身攜帶您的電子實驗室

告別笨重的示波器。 PicoScope 3000E 系列採用時尚、輕巧、便攜的設計，提供高性能。

在實驗室中，它比桌上型電腦佔用的空間更少，同時提供使用 PC 的高解析度顯示器、處理能力、儲存和連接的所有優勢。

對於經常出差的工程師，您現在可以將示波器放在筆記型電腦包中，以便在現場使用。 無需前往實驗室，實驗室隨身攜帶。

任意波形和函數產生器

PicoScope 3000E 型號配備先進的內建函數產生器。此發生器不僅限於正弦波和方波等標準波形，
還支援多種附加波形，包括高斯和 PRBS。它具有 100 μHz 至 20 MHz 的頻率範圍和頻率掃描功能，
非常適合與頻譜分析儀功能一起使用來測試放大器和濾波器響應。

所有型號還包括 14 位元 200 MS/s 任意波形產生器 (AWG)。
可使用內建編輯器建立或編輯 AWG 波形，從示波器跡線匯入或從 CSV 檔案匯入。

進階工具允許在滿足各種條件（例如示波器觸發、輔助輸入上的事件、
模板測試失敗或測量超出設定限制）時輸出一個或多個波形週期。

訊號保真度和質量


PicoScope 3000E 系列具有低雜訊、最小串擾和低諧波失真的特性。即使在高縮放等級下，
高解析度處理也能確保詳細且準確的波形表示。為了確保精度、高精度和可重複性，
所有取樣資料的處理都以比原始 ADC 取樣更高的解析度進行，並且至少為 16 位元。這意味著，
當使用數學通道、插值、濾波或解析度增強等功能時，您可以真正看到訊號中揭示的額外細節。

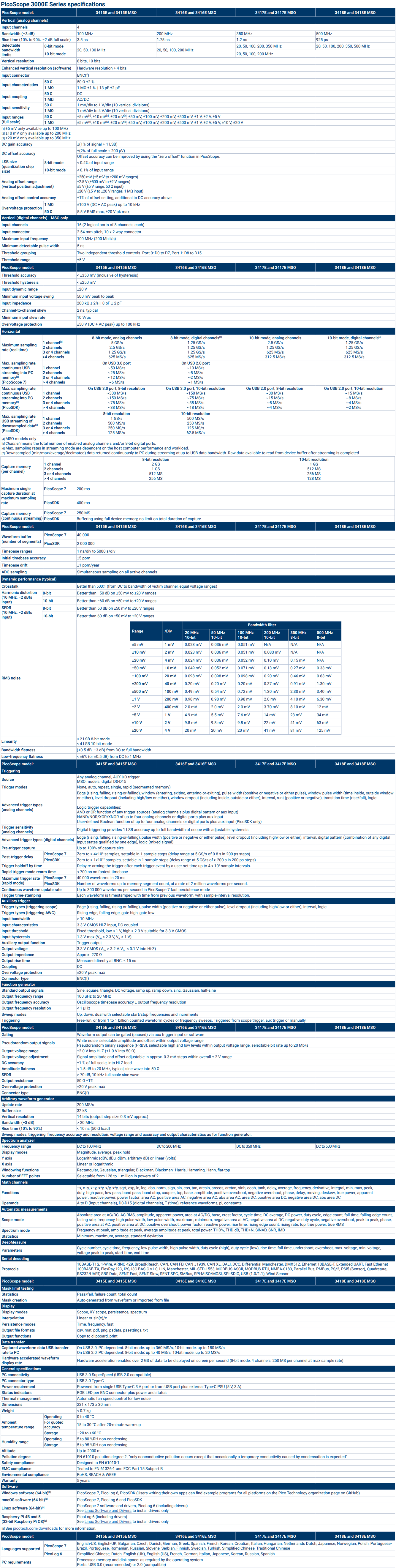

我們對產品的動態性能感到自豪，並發布了詳細的規格。結果很簡單：當您探測電路時，您可以信任螢幕上看到的波形。

低電平訊號的高分辨率


憑藉 8 至 14 位元解析度（解析度增強）和 1 mV/div 輸入靈敏度，PicoScope 3000E 可以以高縮放係數顯示低電平訊號。
螢幕截圖顯示了注入 1 kHz 方波的 100 kHz 正弦波。儘管紋波產生的訊號大小是其大小的 50 倍，
但 PicoScope 3000E 的高解析度和深記憶體可讓您放大以查看和測量每個細節。

PicoScope 3000E 系列不僅擁有比其他示波器更廣泛的濾波器組（20 MHz、50 MHz、100 MHz、200 MHz），
而且由於同時包含類比和數位組件，因此更加有效。這意味著來自包括 ADC 在內的整個訊號鏈的雜訊都會衰減。
例如，10 位元模式和 20 MHz 濾波器的組合允許以低至 23 µV RMS 的雜訊等級查看非常小的訊號。

FFT頻譜分析儀

整合的 FFT 頻譜分析儀提供詳細的頻域分析，非常適合識別雜訊、串擾和訊號失真。
PicoScope 中的頻譜分析儀屬於快速傅立葉變換 (FFT) 類型，與傳統的掃頻頻譜分析儀不同，
它可以顯示單一非重複波形的頻譜。憑藉多達一百萬個點和全面的測量工具，PicoScope 的頻譜分析能力是首屈一指的。

只需按一下按鈕，您就可以顯示活動通道的頻譜圖，最大頻率可達示波器的頻寬。
若要專注於特定頻率範圍，您可以直接設定分析儀頻率軸的起始值和終止值。

您可以在相同資料的示波器視圖旁顯示多個頻譜視圖。
可以將一整套自動頻域測量添加到顯示器中，包括 THD、THD+N、SNR、SINAD 和 IMD。
您甚至可以結合使用 AWG 和頻譜模式來執行掃頻標量網路分析。
頻譜與波形緩衝區配合使用，因此您可以捕獲並倒回數千個頻譜圖，
或者為什麼不使用模板極限測試來自動掃描所有頻譜圖？
頻譜範本還可以與 PicoScope 操作配合使用，因此您可以讓頻譜持續運行，
並選擇將範本失敗儲存到磁碟，甚至發出聲音警報。
