Siglent SDS7000A系列4GHz, 12-bit高解析示波器 (3GHz, 4GHz)

產品特點:
  • 頻寬高達 4 GHz, 12-bit ADC 解析度
  • 即時取樣率高達 20GSa/s
  • 記錄長度高達 1Gpts
  • 波形更新速率高達 1,000,000 wfm/s
  • 眼圖、抖動分析、一致性測試、功率分析、波特圖、MSO、AWG
  • SAP5000D，5GHz 高速差分探頭

訊號完美恢復

20 GSa/s 的取樣率消除了訊號失真。憑藉高達 1 Gpts/ch 的長儲存深度，以最大取樣率
捕捉長達 50 毫秒的完整訊號序列，無任何間隙。
利用搜尋和導航或歷史記錄工具來分析整個儲存的追蹤。
每個樣本均採用12-bit ADC，限制量化誤差，可幫助工程師清楚觀察波形細節，準確測量波形。

全新高速平台

SDS7000A的處理器全面升級。採用X86處理器大大提高了系統的反應速度、測量、運算和分析
速度，為未來分析功能的擴展創造了更多機會。

眼圖/抖動分析


作為高速系統訊號完整性分析的核心，眼圖表徵了高速通訊訊號。系統的品質可以透過觀察符號
間串擾、雜訊和頻寬的影響來評估。抖動分析表徵系統中微小時序變化的統計分佈，通常用於調

試數位通訊系統和高速訊號傳輸。SDS7000A 系列支援抖動和眼圖表徵的自動參數測量。簡單的
設定和自動測量可加快調試速度並簡化工程設計測試。



協議一致性分析


SIGLENT 借助 SDS7000A 提供嵌入式一致性測試解決方案，以評估系統與 USB 2.0、
100base-TX、1000base-T、100base-T1 和 1000base-T1 等通訊標準的比較。使用者可靈活
配置測試項目，軟體可控制示波器自動完成測試，並與參考標準比較後自動給予訊號測試結果
（Pass/Fail）。這有助於快速識別和解決關鍵訊號和傳輸問題。



SAP5000D主動差分探頭（5GHz）

SAP5000D 是我們效能最高的主動差分探頭套件，可為詳細訊號分析提供高達 5 GHz 的頻寬和
低雜訊。其高輸入電阻和低輸入電容可確保測量系統引入的負載最小化。SAP5000D 主動式探
頭採用 SAPBus 接口，適用於 SDS5000X、SDS6000A 和 SDS7000A 系列等示波器。這些探頭
不需要額外的外部電源，並且可以被示波器自動識別。

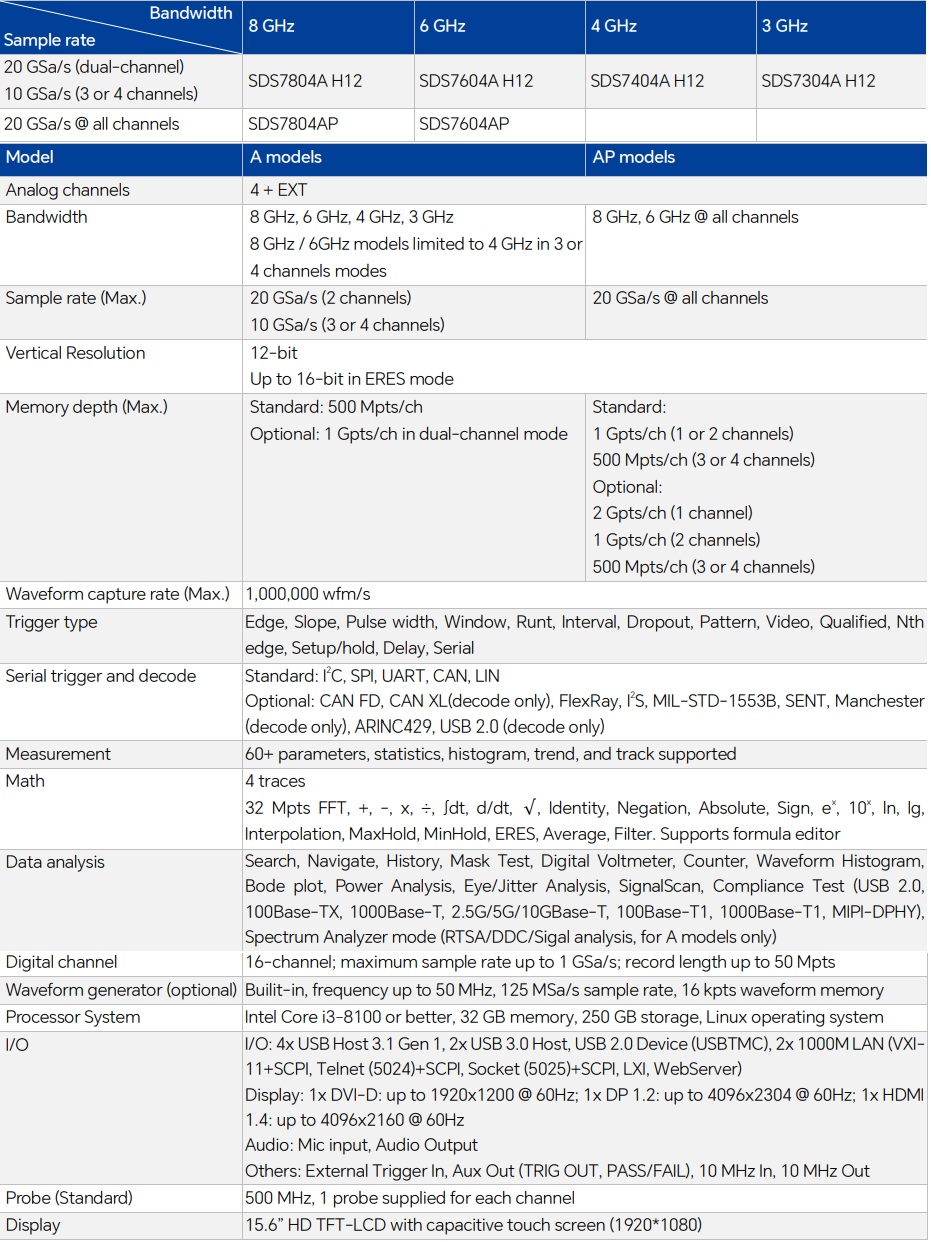

詳細規格與型號一覽
型號 SDS7404A H12 SDS7304A H12
類比通道 4+EXT
頻寬 4GHz 3GHz
最大取樣率 20GSa/s (雙通道)
10GSa/s (3或4通道)
垂直解析度 12-bit, ERES模式下最大支援16-bit
最大波形記錄長度 標配: 500Mpts/通道
選配: 1Gpts於雙通道模式下
最大更新速率 1,000,000 wfm/s
觸發種類 Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
串列觸發及解碼 標配: : I2C, SPI, UART, CAN, LIN
選配: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429, USB 2.0 (decode only)
量測參數 50+支援參數、統計、柱狀圖、趨勢圖、軌跡圖
數學 4 traces
32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex , 10x , ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. 支援自訂公式編輯器。
數據分析 搜尋、導航、歷史記錄、遮罩測試、數位電壓表、計數器、波形直方圖、波特圖和功率分析、眼圖/抖動分析、訊號掃描、一致性測試（USB 2.0、100Base-TX、1000Base-T 、100Base-T1、1000Base- T1)
MSO邏輯通道 (選配) 16通道; 最大取樣率可達1GSa/s; 最大記錄長度可達50Mpts
波形產生器 (選配) 內建波形產生器，頻率可達50MHz，125MSa/s取樣率，16kpts波形記錄
I/O I/O: 4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device (USBTMC)，2x 1000M LAN (VXI11+SCPI， Telnet (5024)+SCPI，Socket (5025)+SCPI，LXI，WebServer)
顯示: 1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz
音訊: Mic input, Audio Output
其他: External Trigger In, Aux Out (TRIG OUT，PASS/FAIL)，10 MHz In，10 MHz Out
標配探棒 每通道配1pc 500MHz被動探棒
顯示 15.6” HD TFT-LCD 觸碰螢幕 (1920*1080)
