Siglent SDG3000X系列任意波產生器 (最高輸出200MHz)

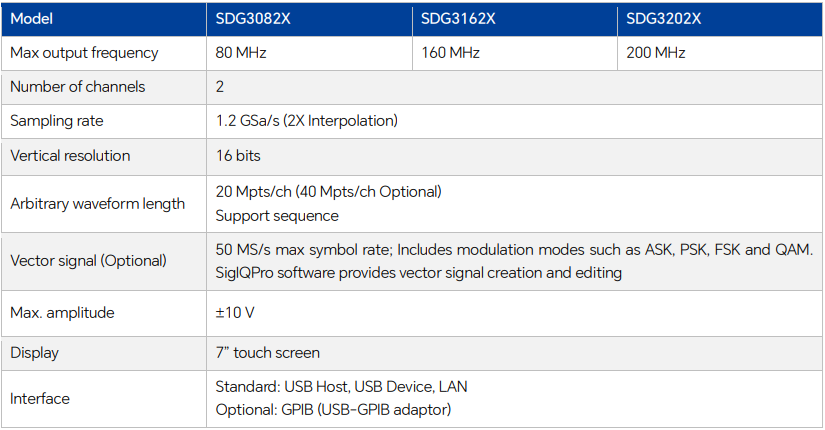

產品特點:
  • 輸出頻率：80/160/200MHz
  • 取樣率：1.2 GSa/s
  • 垂直解析度：16位
  • 任意波形長度：高達 40 Mpts/ch
  • 支援雙脈衝輸出功能

進階任意和複雜訊號生成

SDG3000X 內建 196 種任意波形，每通道儲存深度高達 40 Mpts，能夠儲存並精
確重現複雜訊號。它還具有靈活的序列模式，允許使用者定義每個波形段的播放順
序和循環次數，非常適合自訂和重複測試場景。

PRBS訊號輸出

它支援高達 120 Mbps 的 PRBS 訊號輸出，以及符號速率從 250 至 50 MSymb/s
的基頻和中頻 IQ 訊號生成，並支援多種調變類型，包括 AM、DSB-SC、FM、PM、
FSK、ASK、PSK 和 PWM。 SDG3000X 內建掃描和突發模式，可為從教育研發到
工業功率元件測試的各種測試環境提供全面支援。

雙脈衝測試

雙脈衝測試對於分析IGBT和SiC MOSFET等功率半導體裝置的動態行為至關重要，
尤其適用於評估開關損耗和傳導特性。 SDG3000X為此應用提供了理想的平台。

借助通道追蹤和相位同步功能，使用者可以精確控制脈衝寬度和時間間隔，以模
擬真實的開關行為。結合USB/LAN遠端控制和示波器同步功能，SDG3000X簡化
了自動化測試系統的創建，從而提高了測試效率和資料可靠性。

高保真訊號生成

SDG3000X EasyPulse 技術針對脈衝訊號產生進行了最佳化。它能夠產生窄至
8 ns 的脈衝，並具有快速上升/下降沿，且在頻率變化時保持穩定。它支援對邊
緣時序和脈衝寬度進行廣泛、精細的調整，使其成為產生高精度脈衝訊號的理想
工具。

精密訊號輸出

TrueArb 能夠在 10 mSa/s 至 600 MSa/s 的取樣範圍內逐點產生波形，保持
波形完整性，同時提供超低抖動（低至 150 ps）和低於 0.075% 的總諧波失真 (THD)，
確保卓越的訊號保真度。

智慧用戶體驗

SDG3000X 配備 7 吋觸控屏，可直觀地設定參數並查看訊號。它支援 MATLAB
和 Python 腳本導入，並支援示波器連接進行自動校準。內建高精度頻率計，
以及 LAN、USB 和 GPIB 等多種通訊介面和內建 WebServer，可輕鬆實現跨裝
置遠端存取和同步，從而簡化工作流程並提高生產力。
