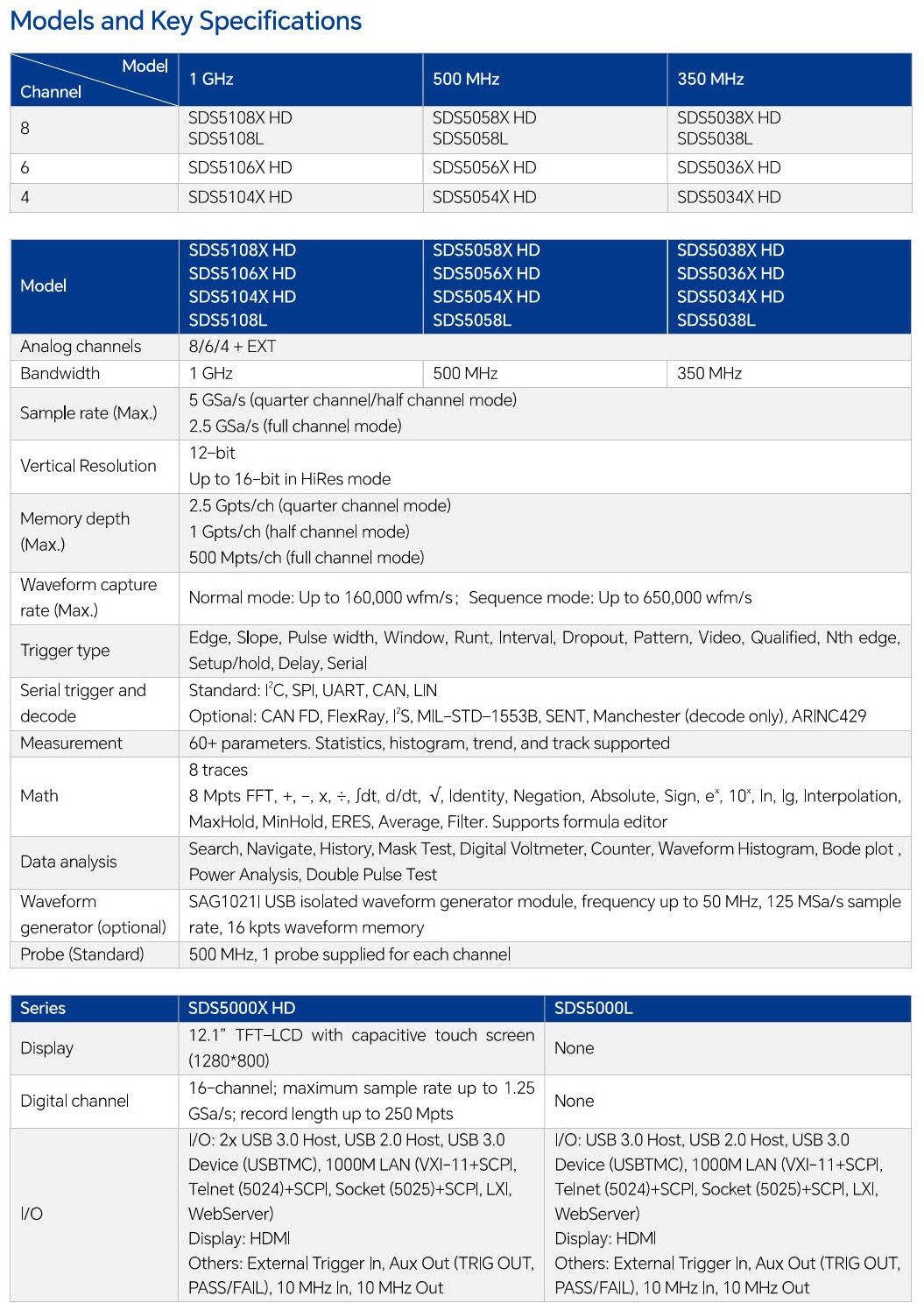

Siglent SDS5000X HD系列8通道12-bit高分辨率示波器 (350MHz - 1GHz)

產品特點:
  • 350 MHz、500 MHz、1 GHz 可選
  • 4, 6, 8個類比通道+1個Ext Trigger
  • 16個數位通道
  • 取樣率高達 5 GSa/s
  • 波形記錄長度高達 2.5 Gpts
  • 波形更新速率高達 650,000 wfm/s（序列模式）
  • 1 GHz時的典型ENOB為 8.2 bit

上電序列分析

現代電子系統包含各種晶片和模組，它們的初始化和運作可能會相互幹擾。上電
時序測試可確保不同電路模組的訊號遵循正確的時序，從而避免衝突並確保系統
穩定性。例如，通訊系統中不適當的上電時序可能導致資料傳輸錯誤。隨著電路
複雜度的增加，上電測試的挑戰也隨之增加。 SDS5000X HD 可在單次擷取中捕
捉所有相關訊號的整個上電過程，從而縮短測量時間，提高效率，並最大限度地
減少重複測試造成的誤差。對於具有 8 個電源軌的複雜電路，此功能可實現一次
性測量。

三相電源分析

使用 8 通道示波器進行三相功率分析，可同時連接所有相。它同步測量三相電壓
和電流訊號，即時精確捕捉波形和參數。使用者可以直接觀察和比較相位關係，
以確保平衡。透過快速傅立葉變換 (FFT) 功能，多通道示波器可對三相信號進行
諧波分析。可選的三相分析軟體支援馬達向量圖測試、電能品質評估、漣波分析
和效率評估。

完整的寬頻隙半導體測試解決方案

Siglent 最新推出的 8 通道示波器和光隔離探頭，為寬頻隙半導體測試難題畫下
了圓滿的句號。 SDS5000X HD 實現了皮秒 (ps) 等級的上升時間，能夠捕捉碳
化矽 (SiC) 和氮化鎵 (GaN) 裝置的快速開關波形。它可以分析開關過程中的瞬態
電壓和電流變化，以及過衝和振鈴等特性，從而優化電路設計和訊號完整性。
