Siglent SHA860A系列9 kHz~3.6/7.5 GHz手持訊號分析儀 (帶實時頻譜/網絡分析儀功能)
產品特點:
- 頻率範圍 9 kHz~3.6/7.5 GHz
- 顯示平均噪音水準 -165 dBm/Hz
- 相位雜訊：-104 dBc/Hz（1 GHz，10 kHz 偏移）
- 即時分析頻寬 40/110 MHz
- 5G NR 和 LTE FDD/TDD OTA 測量
- 利用 GNSS 定位進行軌跡記錄/回放
- 標準前置放大器，8.4吋觸控屏，2.5小時工作時間

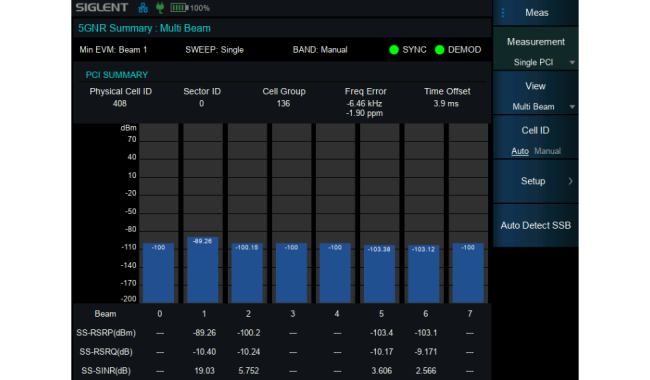

5G NR OTA測量在5G基地台部署過程中，營運商需要對網路品質和波束效能進行精確驗證。
SHA860A 的 5G NR OTA 模式解調訊號以提取關鍵參數，包括頻率、物理 小區標識 (PCI)、SSB 索引、頻率誤差和 SSB 部分的誤差向量幅度 (EVM)， 並透過星座圖視覺化。此功能對於優化 5G 非獨立 (NSA) 部署至關重要， 可確保 LTE 和 5G 網路之間的無縫協調。 |
 |
|
|
|
LTE TDD/FDD OTA 測量LTE OTA 測試功能提供全面的解調指標，例如 PCI、扇區 ID、小區組、頻率
誤差、時間偏移、同步狀態和功率等級（PSS/SSS/CRS/PBCH），以及 EVM 測量和星座圖。透過分析多個小區的訊號品質、通道效能和乾擾，技術人員可 以實施有針對性的策略來提高網路效率和使用者體驗。 |
 |
|
|
|
即時頻譜分析SHA860A 具有 110 MHz 即時頻寬和 300,000 FFT/s 處理速度，能夠以 100%
的攔截機率 (POI) 捕獲短至 3.51 µs 的瞬態訊號。頻率模板觸發 (FMT)、密度、 3D、頻譜圖和功率隨時間變化 (PvT) 顯示等先進工具可以對複雜訊號進行多維 分析，非常適合動態 5G 環境中的干擾搜尋和頻譜監控。 |
 |
|
|
|
電纜和天線測試組件故障會影響基地台性能，導致覆蓋範圍縮小和訊號強度下降。 SHA860A
透過快速單埠電纜損耗、回程/插入損耗、VSWR 和故障距離測量簡化了維護。 可選升級增加了 1 路徑 2 埠向量網路分析儀功能，支援 S11/S21 測試、史密 斯圓圖顯示以及用於精確幅度/相位響應分析的卓越 114 dB 動態範圍。 |
 |
|
|
|
脈衝輪廓分析
|
 |
|
|
|
IQ數據採集
|
 |
|
|
|
室內/室外測繪
|
 |
